MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

MySQL SQL 彭东稳 6年前 (2018-07-13) 26106次浏览 已收录 0个评论

一、联接过程介绍

为了后面一些测试案例,我们事先创建了两张表,表数据如下:

联接操作的本质就是把各个联接表中的记录都取出来依次匹配的组合加入结果集并返回给用户。如果没有任何限制条件的话,多表联接起来产生的笛卡尔积可能是非常巨大的。比方说3个100行记录的表联接起来产生的笛卡尔积就有100×100×100=1000000行数据!所以在联接的时候过滤掉特定记录组合是有必要的,在联接查询中的过滤条件可以分成两种,我们以一个JOIN查询为例:

  • 涉及单表的条件

WHERE条件也可以称为搜索条件,比如t1.m1 > 1是只针对t1表的过滤条件,t2.n2 < ‘d’是只针对t2表的过滤条件。

  • 涉及两表的条件

比如t1.m1 = t2.m2、t1.n1 > t2.n2等,这些条件中涉及到了两个表,我们稍后会仔细分析这种过滤条件是如何使用的。

在这个查询中我们指明了这三个过滤条件:

1. t1.m1 > 1

2. t1.m1 = t2.m2

3. t2.n2 < ‘d’

那么这个联接查询的大致执行过程如下:

首先确定第一个需要查询的表,这个表称之为驱动表。怎样在单表中执行查询语句,只需要选取代价最小的那种访问方法去执行单表查询语句就好了(就是说从const、ref、ref_or_null、range、index、all这些执行方法中选取代价最小的去执行查询)。此处假设使用t1作为驱动表,那么就需要到t1表中找满足t1.m1 > 1的记录,假设这里并没有给t1字段添加索引,所以此处查询t1表的访问方法就设定为all吧,也就是采用全表扫描的方式执行单表查询。关于如何提升联接查询的性能我们之后再说,现在先把基本概念捋清楚哈。所以查询过程就如下图所示:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

针对上一步骤中从驱动表产生的结果集中的每一条记录,分别需要到t2表中查找匹配的记录,所谓匹配的记录,指的是符合过滤条件的记录。因为是根据t1表中的记录去找t2表中的记录,所以t2表也可以被称之为被驱动表。比如上一步骤从驱动表中得到了2条记录,所以需要查询2次t2表。此时涉及两个表的列的过滤条件t1.m1 = t2.m2就派上用场了:

  • 当t1.m1 = 2时,过滤条件t1.m1 = t2.m2就相当于t2.m2 = 2,所以此时t2表相当于有了t1.m1 = 2、t2.n2 < ‘d’这两个过滤条件,然后到t2表中执行单表查询。
  • 当t1.m1 = 3时,过滤条件t1.m1 = t2.m2就相当于t2.m2 = 3,所以此时t2表相当于有了t1.m1 = 3、t2.n2 < ‘d’这两个过滤条件,然后到t2表中执行单表查询。

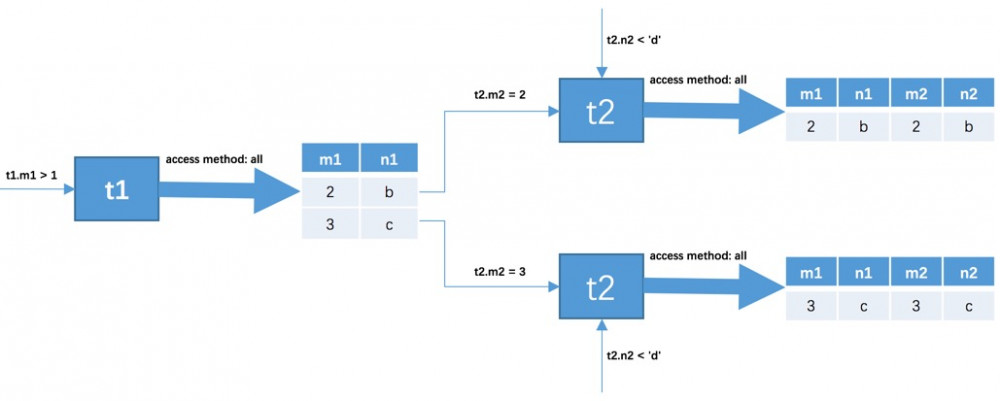

所以整个联接查询的执行过程就如下图所示:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

也就是说整个联接查询最后的结果只有两条符合过滤条件的记录:

从上边两个步骤可以看出来,我们上边说的这个两表联接查询共需要查询1次t1表,2次t2表。当然这是在特定的过滤条件下的结果,如果我们把t1.m1 > 1这个条件去掉,那么从t1表中查出的记录就有3条,就需要查询3次t3表了。也就是说在两表联接查询中,驱动表只需要访问一次,被驱动表可能被访问多次,这种方式在MySQL中有一个专有名词,叫Nested-Loops Join(嵌套循环联接)。我们在真正使用MySQL的时候表动不动就是几百上千万数据,如果都按照Nested-Loops Join算法,一次Join查询的代价也太大了。所以下面就来看看MySQL支持的Join算法都有哪些?

二、联接算法介绍

联接算法是MySQL数据库用于处理联接的物理策略。目前MySQL数据库仅支持Nested-Loops Join算法。而MySQL的分支版本MariaDB除了支持Nested-Loops Join算法外,还支持Classic Hash Join算法。当联接的表上有索引时,Nested-Loops Join是非常高效的算法。根据B+树的特性,其联接的时间复杂度为O(N),若没有索引,则可视为最坏的情况,时间复杂度为O(N²)。MySQL数据库根据不同的使用场合,支持两种Nested-Loops Join算法,一种是Simple Nested-Loops Join(NLJ)算法,另一种是Block Nested-Loops Join(BNL)算法。

在讲述MySQL的Join类型与算法前,看看两张表的Join的过程:

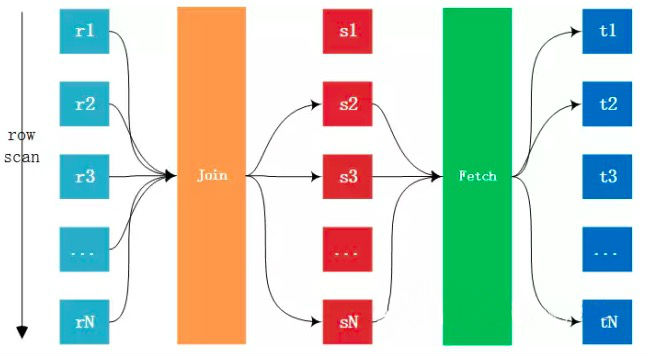

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

上图的Fetch阶段是指当被驱动表关联的列是辅助索引时,但是需要访问表中的数据,那么这时就需要再访问主键索引才能得到数据的过程,不论表的存储引擎是InnoDB存储引擎还是MyISAM,这都是无法避免的,只是MyISAM的回表速度要快点,因为其辅助索引存放的就是指向记录的指针,而InnoDB存储引擎是索引组织表,需要再次通过索引查找才能定位数据。

Fetch阶段也不是必须存在的,如果是聚集索引联接,那么直接就能得到数据,无需回表,也就没有Fetch这个阶段。另外,上述给出了两张表之间的Join过程,多张表的Join就是继续上述这个过程。

接着计算两张表Join的成本,这里有下列几种概念:

驱动表的扫描次数,记为O。通常驱动表的扫描次数都是1,即Join时扫描一次驱动表的数据即可

被驱动表的扫描次数,记为I。根据不同Join算法,被驱动表的扫描次数不同

读取表的记录数,记为R。根据不同Join算法,读取记录的数量可能不同

Join的比较次数,记为M。根据不同Join算法,比较次数不同

回表的读取记录的数,记为F。若Join的是辅助索引,可能需要回表取得最终的数据

评判一个Join算法是否优劣,就是查看上述这些操作的开销是否比较小。当然,这还要考虑I/O的访问方式,顺序还是随机,总之Join的调优也是门艺术,并非想象的那么简单。

  • Simple Nested-Loops Join(SNLJ,简单嵌套循环联接)

Simple Nested-Loops Join算法相当简单、直接。即驱动表中的每一条记录与被驱动表中的记录进行比较判断。对于两表联接来说,驱动表只会被访问一遍,但被驱动表却要被访问到好多遍,具体访问几遍取决于对驱动表执行单表查询后的结果集中的记录条数。对于内联接来说,选取哪个表为驱动表都没关系,而外联接的驱动表是固定的,也就是说左(外)联接的驱动表就是左边的那个表,右(外)联接的驱动表就是右边的那个表(这个只是一般情况,也有左联接驱动表选择右边的表)。

用伪代码表示一下这个过程就是这样:

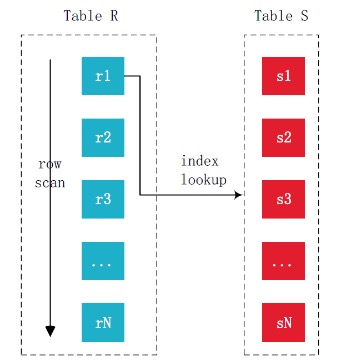

下图能更好地显示整个SNLJ的过程:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

其中R表为驱动表(Outer Table),S表为被驱动表(Inner Table)。这是一个最简单的算法,这个算法的开销其实非常大。假设在两张表R和S上进行联接的列都不含有索引,驱动表的记录数为RN,被驱动表的记录数位SN。根据上一节对于Join算法的评判标准来看,SNLJ的开销如下表所示:

开销统计 SNLJ
驱动表扫描次数(O) 1
被驱动表扫描次数(I) RN
读取记录数(R) RN + SN*RN
Join比较次数(M) SN*RN
回表读取记录次数(F) 0

可以看到读取记录数的成本和比较次数的成本都是SN*RN,也就是笛卡儿积。假设驱动表和被驱动表都是1万条记录,那么其读取的记录数量和Join的比较次数都需要上亿。实际上数据库并不会使用到SNLJ算法。

  • Index Nested-Loops Join(INLJ,基于索引的嵌套循环联接

SNLJ算法虽然简单明了,但是也是相当的粗暴,需要多次访问被驱动表(每一次都是全表扫描)。因此,在Join的优化时候,通常都会建议在被驱动表建立索引,以此降低Nested-Loop Join算法的开销,减少被驱动表扫描次数,MySQL数据库中使用较多的就是这种算法,以下称为INLJ。来看这种算法的伪代码:

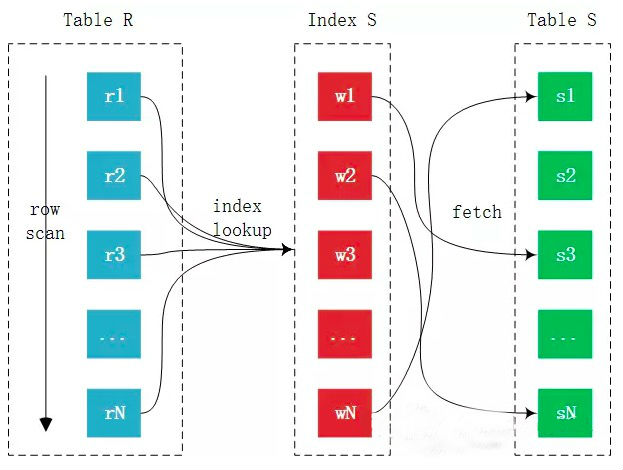

由于被驱动表上有索引,所以比较的时候不再需要一条条记录进行比较,而可以通过索引来减少比较,从而加速查询。整个过程如下图所示:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

可以看到驱动表中的每条记录通过被驱动表的索引进行访问,就是读取驱动表一行数据,然后去被驱动表索引进行二分查找匹配;而一般B+树的高度为3~4层,也就是说匹配一次的io消耗也就3~4次,因此索引查询的成本是比较固定的,故优化器都倾向于使用记录数少的表作为驱动表(这里是否又会存在潜在的问题呢?)。故INLJ的算法成本如下表所示:

开销统计 SNLJ INLJ
驱动表扫描次数(O) 1 1
被驱动表扫描次数(I) R 0
读取记录数(R) RN + SN*RN RN + Smatch
Join比较次数(M) SN*RN RN * IndexHeight
回表读取记录次数(F) 0 Smatch (if possible)

上表Smatch表示通过索引找到匹配的记录数量。同时可以发现,通过索引可以大幅降低被驱动表的Join的比较次数,每次比较1条驱动表的记录,其实就是一次indexlookup(索引查找),而每次index lookup的成本就是树的高度,即IndexHeight。

INLJ的算法并不复杂,也算简单易懂。但是效率是否能达到用户的预期呢?其实如果是通过表的主键索引进行Join,即使是大数据量的情况下,INLJ的效率亦是相当不错的。因为索引查找的开销非常小,并且访问模式也是顺序的(假设大多数聚集索引的访问都是比较顺序的)。

大部分人诟病MySQL的INLJ慢,主要是因为在进行Join的时候可能用到的索引并不是主键的聚集索引,而是辅助索引,这时INLJ的过程又需要多一步Fetch的过程,而且这个过程开销会相当的大:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

由于访问的是辅助索引,如果查询需要访问聚集索引上的列,那么必要需要进行回表取数据,看似每条记录只是多了一次回表操作,但这才是INLJ算法最大的弊端。首先,辅助索引的index lookup是比较随机I/O访问操作。其次,根据index lookup再进行回表又是一个随机的I/O操作。所以说,INLJ最大的弊端是其可能需要大量的离散操作,这在SSD出现之前是最大的瓶颈。而即使SSD的出现大幅提升了随机的访问性能,但是对比顺序I/O,其还是慢了很多,依然不在一个数量级上。

另外,在INNER JOIN中,两张联接表的顺序是可以变换的,即R INNER JOIN S ON Condition P等效于S INNER JOIN R ON Condition P。根据前面描述的Simple Nested-Loops Join算法,优化器在一般情况下总是选择将联接列含有索引的表作为被驱动表。如果两张表R和S在联接列上都有索引,并且索引的高度相同,那么优化器会选择记录数少的表作为驱动表,这是因为被驱动表的扫描次数总是索引的高度,与记录的数量无关。所以,联接列只要有一个字段有索引即可,但最好是数据集多的表有索引;但是,但有WHERE条件的时候又另当别论了。

然后我们给上面的 t1.m1 和 t2.m2 分别添加主键,看一下下面这个内联接的执行计划:

可以看到执行计划是将 t1 表作为驱动表,将 t2 表作为被驱动表,因为对 t2.m2 列的条件是等值查找,比如 t2.m2=2、t2.m2=3 等,所以 MySQL 把在联接查询中对被驱动表使用主键值或者唯一二级索引列的值进行等值查找的查询执行方式称之为 eq_ref

Tips:如果被驱动表使用了非唯一二级索引列的值进行等值查询,则查询方式为 ref。另外,如果被驱动表使用了主键或者唯一二级索引列的值进行等值查找,但主键或唯一二级索引如果有多个列的话,则查询类型也会变成 ref。

有时候联接查询的查询列表和过滤条件中可能只涉及被驱动表的部分列,而这些列都是某个索引的一部分,这种情况下即使不能使用eq_ref、ref、ref_or_null或者range这些访问方法执行对被驱动表的查询的话,也可以使用索引扫描,也就是index的访问方法来查询被驱动表。所以我们建议在真实工作中最好不要使用*作为查询列表,最好把真实用到的列作为查询列表。

这里为什么将 t1 作为驱动表?因为表 t1 中的记录少于表 t2,同时驱动表和被驱动表 Join 字段又都有索引,在满足 Index Nested-Loops Join 算法的情况,选择小表做为驱动表,这样需要匹配的次数就少了,所以 SQL 优化器选择表 t1 作为驱动表。

这也告诉我们在驱动表和被驱动表 Join 字段都有索引的情况下,总是应该使用小表作为驱动表;如果 Join 的字段都没有索引,那么也应该使用小表作为驱动表;如果说 Join 的字段有一个有索引,另一个没有索引,有索引的字段是一张小表,那么优化器就需要进行成本评估了,谁成本低就选谁做驱动表。

那么什么叫做“小表”呢?

我们前面的例子是没有加条件的,若我们执行的 SQL 带有 WHERE 条件时呢?看看不一样的执行计划。如果条件为表 t1 的主键,执行计划如下:

可以看到执行计划算是极优,同时 t1 表还是驱动表,因为经过 WHERE 条件过滤后的数据只有一条(我们知道在单表中使用主键值或者唯一二级索引列的值进行等值查找的方式称之为 const,所以我们可以看到 t1 的 type 为 const;如果这里条件为 t1.m1 > 1,那么自然 type 就为 range),同时 t2.m2 也是主键,自然只有一条数据,type 也为 const。

如果 WHERE 条件是一个没有索引的字段呢?执行计划如下:

从执行计划上看跟不加 WHERE 条件几乎差不多,但是可以看到 filtered 为 33% 了,而不是 100%,说明需要返回的数据量变少了。另外 Extra 字段中标识使用了 WHERE 条件过滤。

如果 WHERE 条件是一个有索引的字段呢(比如给 t2.n2 添加一个非唯一二级索引)?那么此时的执行计划就如下:

可以看到 t2 表成为了驱动表,经过二级索引过滤后数据只有1条,所以这里使用到 ref 的访问方法。简单来说就是 Join 查询时,被 WHERE 条件过滤掉的数据越多越好,可以大幅度减少搜索或扫描及对比的次数。

如果我们把 t2.n2 换为范围查询呢?看执行计划如下:

可以看到虽然 WHERE 条件有索引,但由于 t2.n2>’a’ 过滤后的数据还是比 t1 表多,所以优化器就选择了 t1 表作为驱动表。

而此时 t2 表的查询条件类似如下:

由于 t2.m2 是主键,t2.n2 有二级索引,优化器经过成本比较之后得出 t2.n2 过滤后的数据占全表比例太大,回表的成本比直接访问主键成本要高,所以就直接使用了主键。如果说 t2.n2 过滤后的数据占全表数据比例较小,是有可能会选择 idx_n2 索引。

最后,我们使用 t1.n1 与 t2.n2 作为条件,看一下执行计划如下:

一切按照我们预想的结果在工作,就是由于 t2.n2 不是主键或唯一索引,type 类型变成了 ref。

所以,对于“小表”的定义更准确地说,在决定哪个表做驱动表的时候,应该是两个表按照各自的条件过滤,过滤完成之后,计算参与 Join 的各个字段的总数据量,数据量小的那个表,就是“小表”,应该作为驱动表。但如果在有条件过滤或没有条件过滤时,在小表有索引,大表没有索引的情况下,那么优化器就需要进行成本评估了,谁成本低就选谁做驱动表。

外联接消除

我们前边说过,内连接的驱动表和被驱动表的位置可以相互转换,而左(外)连接和右(外)连接的驱动表和被驱动表是固定的,因为有些不满足联接条件的记录会通过驱动表行的方式再次添加到结果中。这就导致内连接可能通过优化表的连接顺序来降低整体的查询成本,而外连接却无法优化表的连接顺序。

外连接和内连接的本质区别就是:对于外连接的驱动表的记录来说,如果无法在被驱动表中找到匹配 ON 子句中的过滤条件的记录,那么该记录仍然会被加入到结果集中,对应的被驱动表记录的各个字段使用 NULL 值填充;而内连接的驱动表的记录如果无法在被驱动表中找到匹配 ON 子句中的过滤条件的记录,那么该记录会被舍弃。查询效果就是这样:

对于上边例子中的(左)外连接来说,由于驱动表 t1 中 m1=1, n1=’a’ 的记录无法在被驱动表 t2 中找到符合 ON 子句条件 t1.m1 = t2.m2 的记录,所以就直接把这条记录加入到结果集,对应的 t2 表的 m2 和 n2 列的值都设置为 NULL。

我们知道凡是不符合 WHERE 子句中条件的记录都不会参与连接。只要我们在搜索条件中指定关于被驱动表相关列的值不为 NULL,那么外连接中在被驱动表中找不到符合 ON 子句条件的驱动表记录也就被排除出最后的结果集了,也就是说:在这种情况下:外连接和内连接也就没有什么区别了!比方说这个查询:

由于指定了被驱动表 t2 的 n2 列不允许为 NULL,所以上边的 t1 和 t2 表的左(外)连接查询和内连接查询是一样一样的。

我们把这种在外连接查询中,指定的 WHERE 子句中包含被驱动表中的列不为 NULL 值的条件称之为空值拒绝(英文名:reject-NULL)。在被驱动表的 WHERE 子句符合空值拒绝的条件后,外连接和内连接可以相互转换。这种转换带来的好处就是查询优化器可以通过评估表的不同连接顺序的成本,选出成本最低的那种连接顺序来执行查询。

  • Block Nested-Loops Join(BNL,基于块的嵌套循环联接)

扫描一个表的过程其实是先把这个表从磁盘上加载到内存中,然后从内存中比较匹配条件是否满足。但内存里可能并不能完全存放的下表中所有的记录,所以在扫描表前边记录的时候后边的记录可能还在磁盘上,等扫描到后边记录的时候可能内存不足,所以需要把前边的记录从内存中释放掉。我们前边又说过,采用 Simple Nested-Loop Join 算法的两表联接过程中,被驱动表可是要被访问好多次的,如果这个被驱动表中的数据特别多而且不能使用索引进行访问,那就相当于要从磁盘上读好几次这个表,这个 I/O 代价就非常大了,所以我们得想办法:尽量减少访问被驱动表的次数。

当被驱动表中的数据非常多时,每次访问被驱动表,被驱动表的记录会被加载到内存中,在内存中的每一条记录只会和驱动表结果集的一条记录做匹配,之后就会被从内存中清除掉。然后再从驱动表结果集中拿出另一条记录,再一次把被驱动表的记录加载到内存中一遍,周而复始,驱动表结果集中有多少条记录,就得把被驱动表从磁盘上加载到内存中多少次。所以我们可不可以在把被驱动表的记录加载到内存的时候,一次性和多条驱动表中的记录做匹配,这样就可以大大减少重复从磁盘上加载被驱动表的代价了。这也就是 Block Nested-Loop Join 算法的思想。

也就是说在有索引的情况下,MySQL 会尝试去使用 Index Nested-Loop Join 算法,在有些情况下,可能 Join 的列就是没有索引,那么这时 MySQL 的选择绝对不会是最先介绍的 Simple Nested-Loop Join 算法,因为那个算法太粗暴,不忍直视。数据量大些的复杂 SQL 估计几年都可能跑不出结果。而 Block Nested-Loop Join 算法较 Simple Nested-Loop Join 的改进就在于可以减少被驱动表的扫描次数,甚至可以和 Hash Join 算法一样,仅需扫描被驱动表一次。其使用 Join Buffer(联接缓冲) 来减少内部循环读取表的次数。

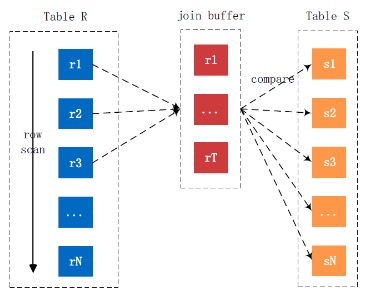

可以看到相比 Simple Nested-Loop Join 算法,Block Nested-Loop Join 算法仅多了一个所谓的 Join Buffer,为什么这样就能减少被驱动表的扫描次数呢?下图相比更好地解释了 Block Nested-Loop Join 算法的运行过程:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

可以看到 Join Buffer 用以缓存联接需要的列,比如 SELECT * 就需要放置所有的列在 Join Buffer 中(所以再次提醒我们,最好不要把 * 作为查询列表,只需要把我们需要的列放到查询列表就好了,这样还可以在 join buffer 中放置更多的记录),以无序数组的方式组织。然后扫描被驱动表,每取一行数据就和 Join Buffer 中的记录进行一一比较,满足 Join 条件的,就作为结果集的一部分返回。

如果 join buffer 可以缓存驱动表所有列数据,那么联接仅需扫描驱动表和被驱动表各一次即可,从而大幅提升 Join 的性能。与 Simple Nested-Loop Join 算法一样的是,比较的次数两者相同,只是减少了被驱动表扫描的次数;虽然比较次数没有减少,但 Block Nested-Loop Join 所有的比较操作都是内存操作,速度上会快很多,性能也更好。

如果驱动表很大,Join Buffer 放不下怎么办呢?Join Buffer 的大小是由参数 Join_buffer_size 设定的,默认值是 256K,会话级别的。如果放不下驱动表所有数据的话,策略也很简单,就是分段存放,这也就是这个算法名字中 “Block” 的由来,表示分段去 Join。这个时候驱动表被分为多少段就意味着被驱动表需要扫描多少次,所以可以看出驱动表越小越好。

MySQL 数据库使用 Join Buffer 的原则如下:

* 系统变量 Join_buffer_size 决定了 Join Buffer 的大小。

* Join Buffer 可被用于联接是 ALL、index 和 range 的类型。

* 每次联接使用一个 Join Buffer,因此多表的联接可以使用多个 Join Buffer。

* Join Buffer 在联接发生之前进行分配,在 SQL 语句执行完后进行释放。

* Join Buffer 只存储要进行查询操作的相关列数据,而不是整行的记录。

Join_buffer_size 变量

所以,Join Buffer 并不是那么好用的。首先变量 join_buffer_size 用来控制 Join Buffer 的大小,调大后可以避免多次的被驱动表扫描,从而提高性能。也就是说,当 MySQL 的 Join 有使用到 Block Nested-Loop Join,那么调大变量 join_buffer_size 才是有意义的。而前面的 Index Nested-Loop Join 仅使用索引进行 Join,那么调大这个变量则毫无意义。

变量 join_buffer_size 的默认值是 256K,显然对于稍复杂的 SQL 是不够用的。好在这个是会话级别的变量,可以在执行前进行扩展。建议在会话级别进行设置,而不是全局设置,因为很难给一个通用值去衡量。另外,这个内存是会话级别分配的,如果设置不好容易导致因无法分配内存而导致的宕机问题。

Join Buffer 缓存对象

另外,Join Buffer 缓存的对象是什么?这个问题相当关键和重要。然在 MySQL 的官方手册中是这样记录的:Only columns of interest to the join are stored in the join buffer, not whole rows.

可以发现 Join Buffer 不是缓存驱动表的整行记录,而是缓存 “columns of interest”,具体指所有参与查询的列都会保存到 Join Buffer,而不是只有 Join 的列。比如下面的 SQL 语句,假设没有索引,需要使用到 Join Buffer 进行链接:

假设上述 SQL 语句的驱动表是 a,被驱动表是 b,那么存放在 Join Buffer 中的列是所有参与查询的列,在这里就是(a.col1,a.col2,a.col3)。

通过上面的介绍,我们现在可以得到被驱动表的扫描次数为:

对于有经验的 DBA 就可以预估需要分配的 Join Buffer 大小,然后尽量使得被驱动表的扫描次数尽可能的少,最优的情况是只扫描被驱动表一次。

Join Buffer 的分配

需要牢记的是,Join Buffer是在Join之前就进行分配,并且每次Join就需要分配一次Join Buffer,所以假设有N张表参与Join,每张表之间通过Block Nested-Loop Join,那么总共需要分配N-1个Join Buffer,这个内存容量是需要DBA进行考量的。

在MySQL 5.6(包括MariaDB 5.3)中,优化了Join Buffer在多张表之间联接的内存使用效率。MySQL 5.6将Join Buffer分为Regular join buffer和Incremental join buffer。假设B1是表t1和t2联接使用的Join Buffer,B2是t1和t2联接产生的结果和表t3进行联接使用的join buffer,那么:

* 如果B2是Regular join buffer,那么B2就会包含B1的Join Buffer中r1相关的列,以及表t2中相关的列。

* 如果B2是Incremental join buffer,那么B2包含表t2中的数据及一个指针,该指针指向B1中r1相对应的数据。

因此,对于第一次联接的表,使用的都是Regular join buffer,之后再联接,则使用Incremental join buffer。又因为Incremental join buffer只包含指向之前Join Buffer中数据的指针,所以Join Buffer的内存使用效率得到了大幅的提高。

此外,对于NULL类型的列,其实不需要存放在Join Buffer中,而对于VARCHAR类型的列,也是仅需最小的内存即可,而不是以CHAR类型在Join Buffer中保存。最后,在MySQL 5.5版本中,Join Buffer只能在INNER JOIN中使用,在OUTER JOIN中则不能使用,即Block Nested Loop算法不支持OUTER JOIN。从MySQL 5.6及MariaDB 5.3开始,Join Buffer的使用得到了进一步扩展,在OUTER JOIN中使join buffer得到支持。

Block Nested-Loop Join 开销

Block Nested-Loop Join 极大的避免了被驱动表的扫描次数,如果 Join Buffer 可以缓存驱动表的数据,那么被驱动表的扫描仅需一次,这和 Hash Join 非常类似。但驱动表的数据在 Join Buffer 中是以无序数组的方式组织,所以 Block Nested-Loop Join 依然没有解决的是 Join 比较的次数,其仍然通过 Join 判断式进行比较。综上所述,到目前为止各 Join 算法的成本比较如下所示:

开销统计 SNLJ INLJ BNL
驱动表扫描次数(O) 1 1 1
被驱动表扫描次数(I) R 0 RN*used_column_size/join_buffer_size + 1
读取记录数(R) RN + SN*RN RN + Smatch RN + S*I
Join比较次数(M) SN*RN RN * IndexHeight SN*RN
回表读取记录次数(F) 0 Smatch (if possible) 0

这个算法很好测试,我们可以随便构建两张没有索引的字段进行联接,然后查看一下执行计划。下面是我在 MySQL 5.7 版本上的执行计划。

可以看到,SQL 执行计划的 Extra 列中提示 Using join buffer (Block Nested Loop),很明显使用了 BNL 算法。

另外,可以看出这条 SQL 先根据索引进行了条件过滤,然后拿过滤后的结果集作为驱动表,也是为了减少被驱动表扫描次数。如果 t2.n2 没有索引呢?使用 BNL 算法来 join 的话,这个语句的执行流程是这样的,假设表 t1 是驱动表,表 t2 是被驱动表:

1. 把表 t1 的所有字段取出来,存入 join_buffer 中。

2. 扫描表 t2,取出每一行数据跟 join_buffer 中的数据进行对比;如果不满足 t1.m1=t2.m2,则跳过; 如果满足 t1.m1=t2.m2,再判断其他条件,也就是是否满足 t2.n2>’c’ 的条件,如果是,就作为结果集的一部分返回,否则跳过。

对于表 t2 的每一行,判断 join 是否满足的时候,都需要遍历 join_buffer 中的所有行。因此判断等值条件的次数是 t1 表行数乘以 t2 表行数,数据量稍微大点时,这个判断的次数都是上亿次。如果不想在表 t2 的字段 n2 上创建索引,又想减少比较次数。那么,有没有两全其美的办法呢?这时候,我们可以考虑使用临时表。使用临时表的大致思路是:

1. 把表 t2 中满足条件的数据放在临时表 tmp_t 中;

2. 为了让 join 使用 BKA 算法,给临时表 tmp_t 的字段 n2 加上索引;

3. 让表 t1 和 tmp_t 做 join 操作。

Block Nested-Loop Join 影响

在使用 Block Nested-Loop Join 算法时,可能会对被驱动表做多次扫描。如果这个被驱动表是一个大的冷数据表,除了会导致 IO 压力大以外,还会对 buffer poll 产生严重的影响。

如果了解 InnoDB 的 LRU 算法就会知道,由于 InnoDB 对 Bufffer Pool 的 LRU 算法做了优化,即:第一次从磁盘读入内存的数据页,会先放在 old 区域。如果 1 秒之后这个数据页不再被访问了,就不会被移动到 LRU 链表头部,这样对 Buffer Pool 的命中率影响就不大。

但是,如果一个使用 BNL 算法的 join 语句,多次扫描一个冷表,而且这个语句执行时间超过 1 秒,就会在再次扫描冷表的时候,把冷表的数据页移到 LRU 链表头部。这种情况对应的,是冷表的数据量小于整个 Buffer Pool 的 3/8,能够完全放入 old 区域的情况。如果这个冷表很大,就会出现另外一种情况:业务正常访问的数据页,没有机会进入 young 区域。

由于优化机制的存在,一个正常访问的数据页,要进入 young 区域,需要隔 1 秒后再次被访问到。但是,由于我们的 join 语句在循环读磁盘和淘汰内存页,进入 old 区域的数据页,很可能在 1 秒之内就被淘汰了。这样,就会导致这个 MySQL 实例的 Buffer Pool 在这段时间内,young 区域的数据页没有被合理地淘汰。

也就是说,这两种情况都会影响 Buffer Pool 的正常运作。 大表 join 操作虽然对 IO 有影响,但是在语句执行结束后,对 IO 的影响也就结束了。但是,对 Buffer Pool 的影响就是持续性的,需要依靠后续的查询请求慢慢恢复内存命中率。

为了减少这种影响,你可以考虑增大 join_buffer_size 的值,减少对被驱动表的扫描次数。

也就是说,BNL 算法对系统的影响主要包括三个方面: 可能会多次扫描被驱动表,占用磁盘 IO 资源; 判断 join 条件需要执行 M*N 次对比(M、N 分别是两张表的行数),如果是大表就会占用非常多的 CPU 资源; 可能会导致 Buffer Pool 的热数据被淘汰,影响内存命中率。

Tips:思考这么一个问题,假设被驱动表全在内存中,这个时候 SNLJ 和 BNL 算法还有性能差别吗?当然是有的,由于 SNLJ 这个算法天然会对被驱动表的数据做多次访问,所以更容易将这些数据页放到 Buffer Pool 的头部,从而污染 Buffer Pool。另外,即使被驱动表数据都在内存中,但每次查找“下一个记录的操作”,都是类似指针操作。而 BNL 算法中的 join_buffer 是数组,遍历的成本更低,从被驱动表读取一条数据去 join_buffer 中遍历。

  • Batched Key Access Join(BKA,批量键访问联接)

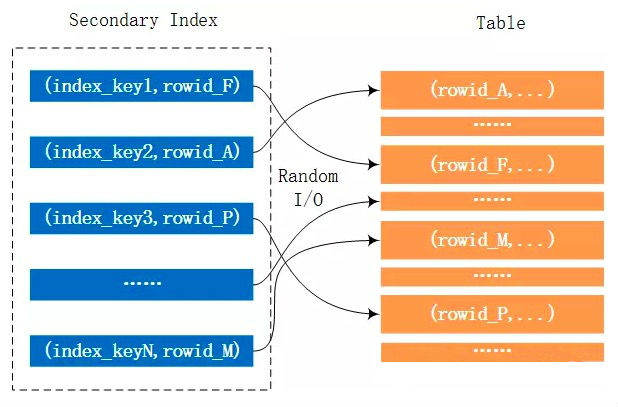

Index Nested-Loop Join 虽好,但是通过辅助索引进行联接后需要回表,这里需要大量的随机 I/O 操作。若能优化随机 I/O,那么就能极大的提升 Join 的性能。为此,MySQL 5.6(MariaDB 5.3)开始支持 Batched Key Access Join 算法(简称 BKA),该算法通过常见的空间换时间,随机 I/O 转顺序 I/O,以此来极大的提升 Join 的性能。

在说明 Batched Key Access Join 前,首先介绍下 MySQL 5.6 的新特性 mrr——multi range read。因为这个特性也是 BKA 的重要支柱。MRR 优化的目的就是为了减少磁盘的随机访问,InnoDB 由于索引组织表的特性,如果你的查询是使用辅助索引,并且有用到表中非索引列(投影非索引字段,及条件有非索引字段),因此需要回表读取数据做后续处理,过于随机的回表会伴随着大量的随机 I/O。这个过程如下图所示:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

而 MRR 的优化在于,并不是每次通过辅助索引读取到数据就回表去取记录,范围扫描(range access)中 MySQL 将扫描到的数据存入由 read_rnd_buffer_size 变量定义的内存大小中,默认 256K。然后对其按照 Primary Key(RowID)排序,然后使用排序好的数据进行顺序回表,我们知道 InnoDB 中叶子节点数据是按照 PRIMARY KEY(ROWID) 进行顺序排列的,所以我们可以认为,如果按照主键的递增顺序查询的话,对磁盘的读比较接近顺序读,缓存命中率高,同时数据库还有预读特性,都能够极大提升读性能。这对于 IO-bound 类型的 SQL 查询语句带来性能极大的提升。

MRR 能够提升性能的核心在于,这条查询语句在索引上做的是一个范围查询(也就是说,这是一个多值查询),可以得到足够多的主键id。这样通过排序以后,再去主键索引查数据,才能体现出“顺序性”的优势。所以 MRR 优化可用于 range,ref,eq_ref 类型的查询,工作方式如下图:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

要开启 MRR 还有一个比较重的参数是在变量 optimizer_switch 中的 MRR 和 mrr_cost_based 选项。MRR 选项默认为 on,mrr_cost_based 选项默认为 off。mrr_cost_based 选项表示通过基于成本的算法来确定是否需要开启 MRR 特性。然而,在 MySQL 当前版本中,基于成本的算法过于保守,导致大部分情况下优化器都不会选择 MRR 特性。为了确保优化器使用 MRR 特性,请执行下面的 SQL 语句:

但如果强制开启 MRR,那在某些 SQL 语句下,性能可能会变差;因为 MRR 需要排序,假如排序的时间超过直接扫描的时间,那性能就会降低。optimizer_switch 可以是全局的,也可以是会话级的。

当然,除了调整参数外,数据库也提供了语句级别的开启或关闭 MRR,使用方法如下:

理解了 MRR 性能提升的原理,我们就能理解 MySQL 在 5.6 版本后开始引入的 Batched Key Acess 算法了。这个 BKA 算法,其实就是对 INLJ 算法的优化。

我们知道 INLJ 算法执行的逻辑是:从驱动表一行行地取出 join 条件值,再到被驱动表去做 join。也就是说,对于被驱动表来说,每次都是匹配一个值。这时,MRR 的优势就用不上了。那怎么才能一次性地多传些值给被驱动表呢?方法就是,从驱动表里一次性地多拿些行出来,一起传给被驱动表。既然如此,我们就把驱动表的数据取出来一部分,先放到一个临时内存。这个临时内存不是别人,就是 join_buffer。

我们知道 join_buffer 在 BNL 算法里的作用,是暂存驱动表的数据。但是在 NLJ 算法里并没有用。那么,我们刚好就可以复用 join_buffer 到 BKA 算法中。NLJ 算法优化后的 BKA 算法的流程,整个过程如下所示:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

对于多表 join 语句,当 MySQL 使用索引访问被驱动表的时候,使用一个 join buffer 来存储驱动表需要的相关列。BKA 构建好 key 后,批量传给引擎层做索引查找。key 是通过 MRR 接口提交给引擎的,这样 MRR 使得查询更有效率。

如果驱动表扫描的是主键,那么表中的记录访问都是比较有序的,但是如果联接的列是非主键索引,那么对于表中记录的访问可能就是非常离散的。因此对于非主键索引的联接,Batched Key Access Join 算法将能极大提高 SQL 的执行效率。BKA 算法支持内联接,外联接和半联接操作,包括嵌套外联接。

Batched Key Access Join 算法的工作步骤如下:

1. 将驱动表中相关的列放入 Join Buffer 中。

2. 批量的将 Key 发送到 MRR 接口。

3. MRR 通过收到的 Key,根据其对应的 ROWID 进行排序,然后再进行数据的读取操作。

4. 返回结果集给客户端。

BKA 算法的本质上来说还是 Simple Nested-Loops Join 算法,其发生的条件为被驱动表上有索引,并且该索引为非主键,并且联接需要访问被驱动表主键上的索引。这时 BKA 算法会调用 MRR 接口,批量的进行索引键的匹配和主键索引上获取数据的操作,以此来提高联接的执行效率,因为读取数据是以顺序磁盘 IO 而不是随机磁盘 IO 进行的。

在 MySQL 5.6 中默认关闭 BKA(MySQL 5.7 默认打开),必须将 optimizer_switch 系统变量的 batched_key_access 标志设置为 on。BKA 使用 MRR,因此 MRR 标志也必须打开。目前,MRR 的成本估算过于悲观。因此,mrr_cost_based 也必须关闭才能使用 BKA。以下设置启用 BKA:

因为 BKA 算法的本质是通过 MRR 接口将非主键索引对于记录的访问,转化为根据 ROWID 排序的较为有序的记录获取,所以要想通过 BKA 算法来提高性能,不但需要确保联接的列参与 match 的操作(联接的列可以是唯一索引或者普通索引,但不能是主键),还要有对非主键列的 search 操作。例如下列 SQL 语句:

列 a.gender 是表 employees 的数据,但不是通过搜索 idx_birth_date 索引就能得到数据,还需要回表访问主键来获取数据。因此这时可以使用 BKA 算法。但是如果联接不涉及针对主键进一步获取数据,被驱动表只参与联接判断,那么就不会启用 BKA 算法,因为没有必要去调用 MRR 接口。比如 search 的主键(a.emp_no),那么肯定就不需要 BKA 算法了,直接覆盖索引就可以返回数据了(二级索引有主键值)。

在 EXPLAIN 输出中,当 Extra 值包含 Using join buffer(Batched Key Access) 且类型值为 ref 或 eq_ref 时,表示使用 BKA。

  • Classic Hash Join(CHJ)

MySQL 数据库虽然提供了 BKA 来优化传统的 JOIN 算法,的确在一定程度上可以提升 JOIN 的速度。但不可否认的是,仍然有许多用户对于 Hash Join 算法有着强烈的需求。Hash Join 不需要任何的索引,通过扫描表就能快速地进行 JOIN 查询,通过利用磁盘的带宽带最大程度的解决大数据量下的 JOIN 问题。

MariaDB 支持 Classic Hash Join 算法,该算法不同于 Oracle 的 Grace Hash Join,但是也是通过 Hash 来进行联接,不需要索引,可充分利用磁盘的带宽。

其实 MariaDB 的 Classic Hash Join 和 Block Nested Loop Join 算法非常类似(Classic Hash Join也称为Block Nested Loop Hash Join),但并不是直接通过进行 JOIN 的键值进行比较,而是根据 Join Buffer 中的对象创建哈希表,被驱动表通过哈希算法进行查找,从而在 Block Nested Loop Join 算法的基础上,又进一步减少了被驱动表的比较次数,从而提升 JOIN 的查询性能。过程如下图所示:

MySQL联接查询算法(NLJ、BNL、BKA、HashJoin)

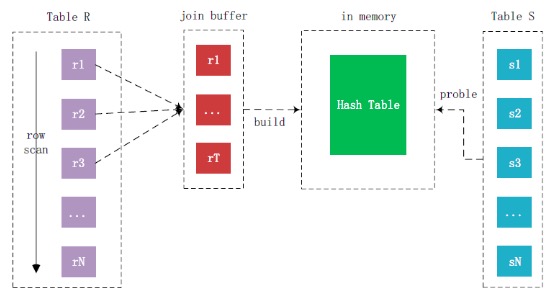

Classic Hash Join 算法先将驱动表中数据放入 Join Buffer 中,然后根据键值产生一张散列表,这是第一个阶段,称为 build 阶段。随后读取被驱动表中的一条记录,对其应用散列函数,将其和散列表中的数据进行比较,这是第二个阶段,称为 probe 阶段。

如果将 Hash 查找应用于 Simple Nested-Loops Join 中,则执行计划的 Extra 列会显示 BNLH。如果将 Hash 查找应用于 Batched Key Access Join 中,则执行计划的 Extra 列会显示 BKAH。

同样地,如果 Join Buffer 能够缓存所有驱动表的查询列,那么驱动表和被驱动表的扫描次数都将只有 1 次,并且比较的次数也只是被驱动表记录数(假设哈希算法冲突为 0)。反之,需要扫描多次被驱动表。为了使 Classic Hash Join 更有效果,应该更好地规划 Join Buffer 的大小。

要使用 Classic Hash Join 算法,需要将 join_cache_level 设置为大于等于 4 的值,并显示地打开优化器的选项,设置过程如下:

最后,各 JOIN 算法成本之间的比较如下表所示:

开销统计 SNLJ INLJ BNL CHJ
驱动表扫描次数(O) 1 1 1 1
被驱动表扫描次数(I) R 0 RN*used_column_size/join_buffer_size + 1 RN*used_column_size/join_buffer_size + 1
读取记录数(R) RN + SN*RN RN + Smatch RN + SN*I RN + SN*I
Join比较次数(M) SN*RN RN * IndexHeight SN*RN SN/I
回表读取记录次数(F) 0 Smatch (if possible) 0 0

Hash Join 算法虽好,但是仅能用于等值联接,非等值联接的 JOIN 查询,其就显得无能为力了。另外,创建哈希表也是费时的工作,但是一旦建立完成后,其就能大幅提升 JOIN 的速度。所以通常情况下,大表之间的 JOIN,Hash Join 算法会比较有优势。小表通过索引查询,利用 BKA Join 就已经能很好的完成查询。目前 MySQL 8.0 已经出了,但目前还没有看到 Hash Join 的身影,不知未来会不会加入。

三、总结

经过上面的学习,我们能发现联接查询成本占大头的就是“驱动表记录数 乘以 单次访问被驱动表的成本”,所以我们的优化重点其实就是下面这两个部分:

  • 尽量减少驱动表的记录数
  • 对被驱动表的访问成本尽可能降低

这两点对于我们实际书写联接查询语句时十分有用,我们需要尽量在被驱动表的联接列上建立索引(主键或唯一索引最优,其次是非唯一二级索引),这样就可以使用 eq_ref 或 ref 访问方法来降低访问被驱动表的成本了。
