ELK技术实战-部署Elk 2.x平台

ELK 彭东稳 7759次浏览 已收录 0个评论

ELK Stack平台搭建

对于ELK部署使用而言,下面是一个再常见不过的架构了,如下图:
ELK技术实战-部署Elk 2.x平台

1)Redis:接收用户日志的消息队列。

2)Logstash:做日志解析,统一成JSON输出给Elasticsearch。

3)Elasticsearch:实时日志分析服务的核心技术,一个schemaless,实时的数据存储服务,通过index组织数据,兼具强大的搜索和统计功能。

4)Kibana:基于Elasticsearch的数据可视化组件,超强的数据可视化能力是众多公司选择ELK stack的重要原因。

我们一步步安装部署ELK Stack系统的各个组件,然后以网站访问日志为例进行数据实时分析。

首先,到ELK 官网下载需要用到的Filebeat/Logstash/Elasticsearch/Kibana软件安装包。(推荐下载编译好的二进制可执行文件,直接解压执行就可以部署)

1. 系统环境

2. 软件下载

这里我下载是我所使用的软件版本(都是当前最新版),如果你想使用旧一点或者更新一点的版本可以自行下载。

3. 安装部署Nginx

这里我们部署ELK之前,需要一个产生日志的源,这里呢就选项Nginx服务器。

默认情况下,CentOS的官方资源是没有php-fpm和Nginx的,需要安装第三方资源库即可。(此步骤可省略)

安装启动nginx(关于nginx可以看本博客也有详细介绍)

nginx的访问日志格式定义,默认如下:

在/etc/nginx/conf.d/default.conf中添加如下一行,定义nginx日志使用的格式,以及日志文件的位置。

然后重新启动nginx

4. 安装部署Redis

在安装Redis之前,需要安装Redis的依赖程序tcl,如果不安装tcl在Redis执行make test的时候就会报错的哦。

配置redis

启动redis

5. 安装JAVA

由于Logstash/Elastisearch的运行依赖于Java环境, 而Logstash 1.5以上版本依赖java版本不能低于java 1.7,因此推荐使用最新版本的Java。因为我们只需要Java的运行环境,所以可以只安装JRE,不过这里我依然使用JDK。由于我使用的是CentOS7系统,java版本是1.8,符合需求,我就使用yum直接安装了。

查看JAVA版本

如果java -version没有问题,就不需要设置环境变量。一般使用yum安装的jdk不需要设置JAVA_HOME环境变量。如果你是使用二进制版本安装的jdk,那么可能需要设置一下JAVA_HOME环境变量,具体的JAVA_HOME环境变量设置根据安装路径不同而不同。

6. 安装Logstash


把logstash解压后就可以使用了,是不是很简单。和所有的编程语言一样,我们以一个输出 “hello world” 的形式开始我们的logstash学习。

6.1 开始使用logstash

在终端中,像下面这样运行命令来启动 Logstash 进程:

执行完命令,然后你会发现终端在等待你的输入。没问题,敲入hello world,然后回车,logstash会返回以下结果!

输出没有问题,就证明可以正式来使用logstash了。

解释一下命令含义

每位系统管理员都肯定写过很多类似这样的命令:cat randdata | awk ‘{print $2}’ | sort | uniq -c | tee sortdata。这个管道符|可以算是Linux世界最伟大的发明之一(另一个是“一切皆文件”)。Logstash就像管道符一样!你输入(就像命令行的 cat )数据,然后处理过滤(就像 awk 或者 uniq 之类)数据,最后输出(就像 tee )到其他地方。

Logstash会给事件添加一些额外信息。最重要的就是@timestamp,用来标记事件的发生时间。因为这个字段涉及到Logstash的内部流转,所以必须是一个job对象,如果你尝试自己给一个字符串字段重命名为@timestamp的话,Logstash会直接报错。所以,请使用filters/date插件来管理这个特殊字段。

此外,大多数时候,还可以见到另外几个:

host – 标记事件发生在哪里。

type – 标记事件的唯一类型。

tags – 标记事件的某方面属性,这是一个数组,一个事件可以有多个标签。

你可以随意给事件添加字段或者从事件里删除字段。事实上事件就是一个 Ruby对象,或者更简单的理解为就是一个哈希也行。

小贴士:每个logstash过滤插件,都会有四个方法叫add_tag, remove_tag, add_field和remove_field。它们在插件过滤匹配成功时生效。

Logstash的运行方式为主程序+配置文件。Collect,Enrich和Transport的行为在配置文件中定义。配置文件的格式有点像json。

上面只是一个小小的测试,下面就为logstash提供日志推送配置文件。

编写Shipper角色的配置文件:logstash_shipper.conf

如上,input描述的就是数据如何输入,这里填写你需要收集的本机日志文件路径,我收集的是nginx的日志。output描述的就是数据如何输出。这里描述的是输出到Redis。

输出到Redis中,data_type的可选值有channel和list两种。用过Redis的人知道,channel是Redis的发布/订阅通信模式,而list是Redis的队列数据结构。两者都可以用来实现系统间有序的消息异步通信。channel相比list的好处是,解除了发布者和订阅者之间的耦合。举个例子,一个Indexer在持续读取Redis中的记录,现在想加入第二个Indexer,如果使用list,就会出现上一条记录被第一个Indexer取走,而下一条记录被第二个Indexer取走的情况,两个Indexer之间产生了竞争,导致任何一方都没有读到完整的日志。channel就可以避免这种情况。这里的Shipper和下面将要提到的Indexer配置文件中都使用了channel。

编写Indexer角色的配置文件:logstash_indexer.conf

如上配置文件,input定义了从Redis中读取数据;而output我是输出到了本地的elasticsearch中存储。

Logstash传递的每条数据都带有元数据,如@version,@timestamp,host等等,有些可以修改,有些不允许修改。host记录的是当前的主机信息。Logstash可能不会去获取主机的信息或者获取的不准,这里建议替换成自己定义的主机标示,以保证最终的日志输出可以有完美的格式。

7. 安装使用Elastcearch

同Logstash一样,解压完就可以使用了。但是注意使用elasticsearch不能使用root用户,所以这里我创建了一个elk用户,把elasticsearch.2.3.2目录及子目录的属主和属组改为elk用户了。

启动elasticsearch

查看启动进程,会发现,elasticsearch除了127.0.0.1地址开启了一个9200端口外,还有一个::1:9200的IPV6地址,也就是说除了本地能访问elasticsearch之外,外面是无法访问的。

修改elasticsearch配置文件,添加如下几行(注意开启network.host):

具体elasticsearch配置文件参数介绍请看:ELK技术实战–Elasticsearch配置文件详解

创建elasticsearch需要的数据目录和日志目录。

然后关闭elasticsearch,重新开始后再次查看elasticsearch的监听地址为:::9200了。

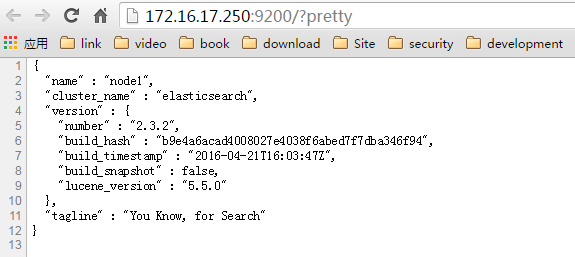

然后使用curl访问http://localhost:9200/?pretty

地址或者通过浏览器访问,如果可以看到类似下面的返回,说明启动成功:

ELK技术实战-部署Elk 2.x平台

注意:如果访问不了,就看看是不是iptables没有关闭,或者监听的地址和端口有问题。另外注意elasticsearch使用的是elk用户,启动时多看日志。

7.1 Elasticsearch安装head插件

Elasticsearch有很多插件,插件能额外扩展elasticsearch功能,提供各类功能等等。有三种类型的插件:

1)java插件

只包含JAR文件,必须在集群中每个节点上安装而且需要重启才能使插件生效。

2)网站插件

这类插件包含静态web内容,如js、css、html等等,可以直接从elasticsearch服务,如head插件。只需在一个节点上安装,不需要重启服务。可以通过下面的URL访问,如:http://node-ip:9200/_plugin/plugin_name

3)混合插件

顾名思义,就是包含上面两种的插件。

这里就说head插件,我们要用它来查看elasticsearch集群状态和索引情况。

安装head插件

查看已安装的插件

基本插件管理命令

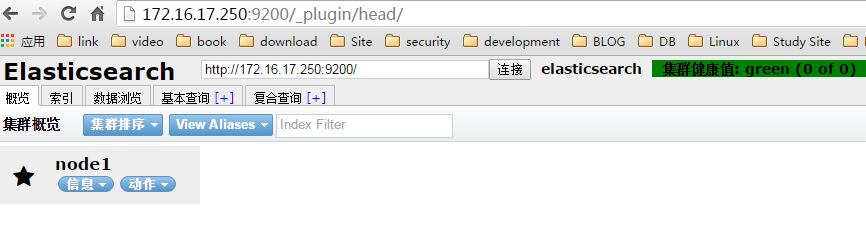

访问head插件

ELK技术实战-部署Elk 2.x平台

Elasticsearch集群状态应该为green,由于我这里elasticsearch只有一个节点,所以配置中副本设置为0,默认为1一个副本:

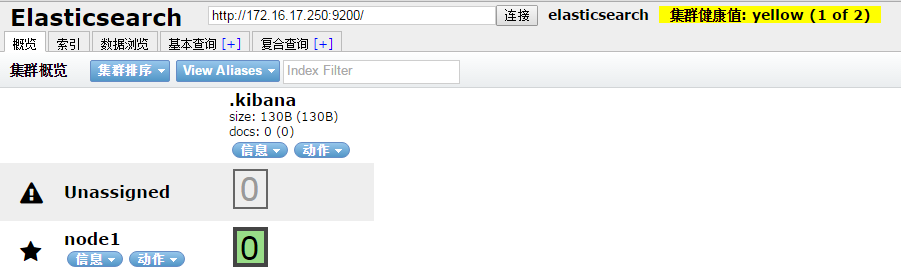

如果把副本设置为1,但又只有一个elasticsearch节点,那么访问head会出现如下画面,集群状态为yellow,这是由于有一个副本节点没有识别到:

ELK技术实战-部署Elk 2.x平台

Elasticsearch具体使用方式,后面介绍。

8. 安装kibana

Kibana安装跟logstash、elasticsearch一样不需要安装,解压就能用。

启动Kibana

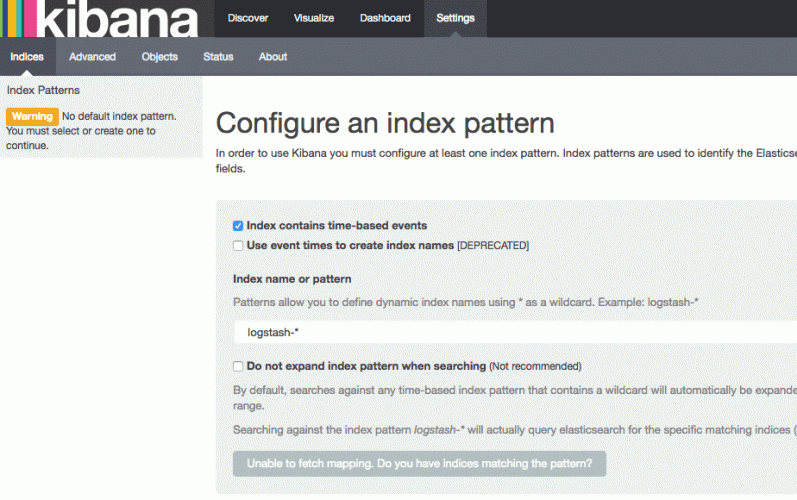

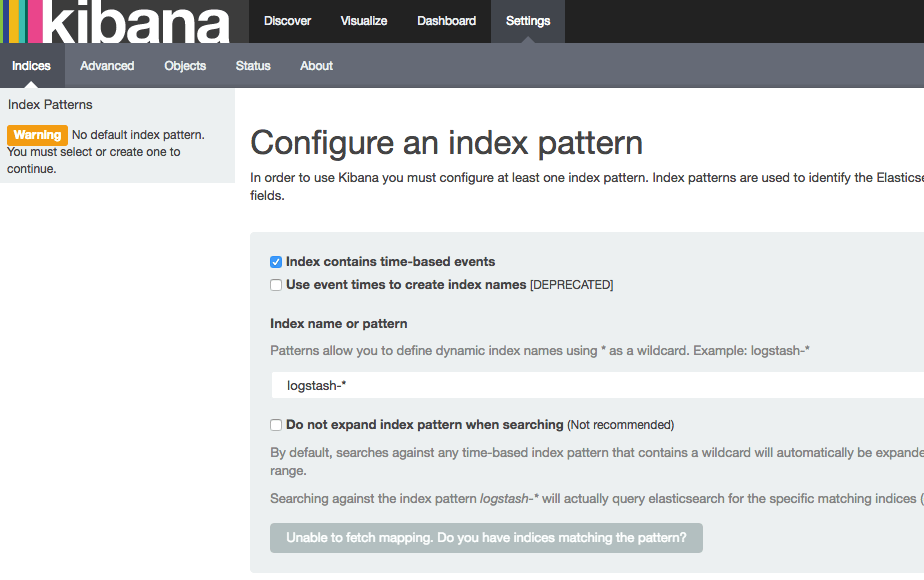

然后打开浏览器输入IP加端口5601即可访问,界面如下:

ELK技术实战-部署Elk 2.x平台

当这个画面打开之后,第一件事就是需要创建一个索引模式(index pattern),不然什么点击不了。另外,默认情况下,Kibana会连接运行在localhost的Elasticsearch。要连接其他 Elasticsearch实例,修改kibana.yml 里的 Elasticsearch URL,然后重启 Kibana。

但是当你创建一个默认索引时,发现都是灰色的,什么也创建不了。这是因为elasticsearch中没有索引,所以这里就一直是灰的,这个时候只要你的logstash和redis和elasticsearch都配置正确了,你只需要访问让你的Nginx让其产生日志输入到ES中,然后Kibana检测到有索引就行了。

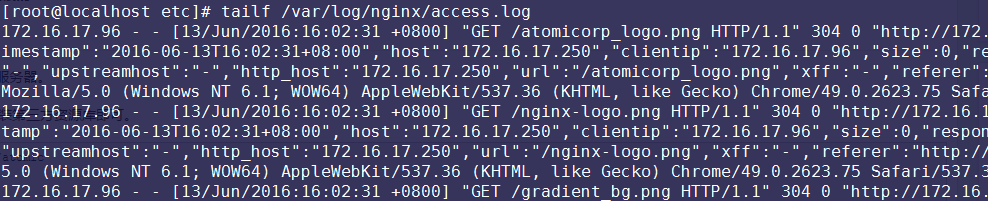

可以访问nginx,要是有如下日志输出:

ELK技术实战-部署Elk 2.x平台

在刷新日志的时候,查看Redis队列,也可以查看到redis队列中的数据。

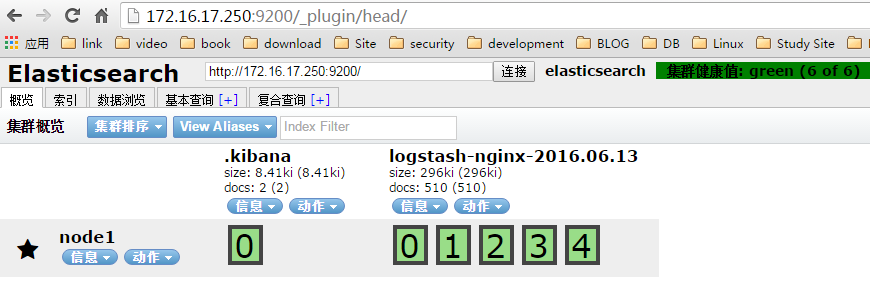

也可以访问elasticsearch的head插件,可以看到索引信息。

ELK技术实战-部署Elk 2.x平台

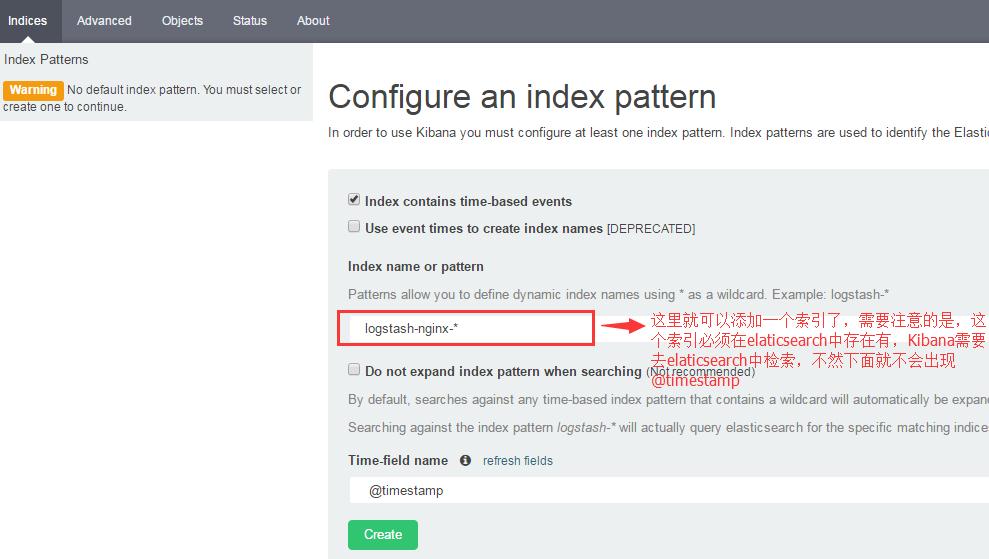

接下来就是创建你你需要的索引了。

ELK技术实战-部署Elk 2.x平台

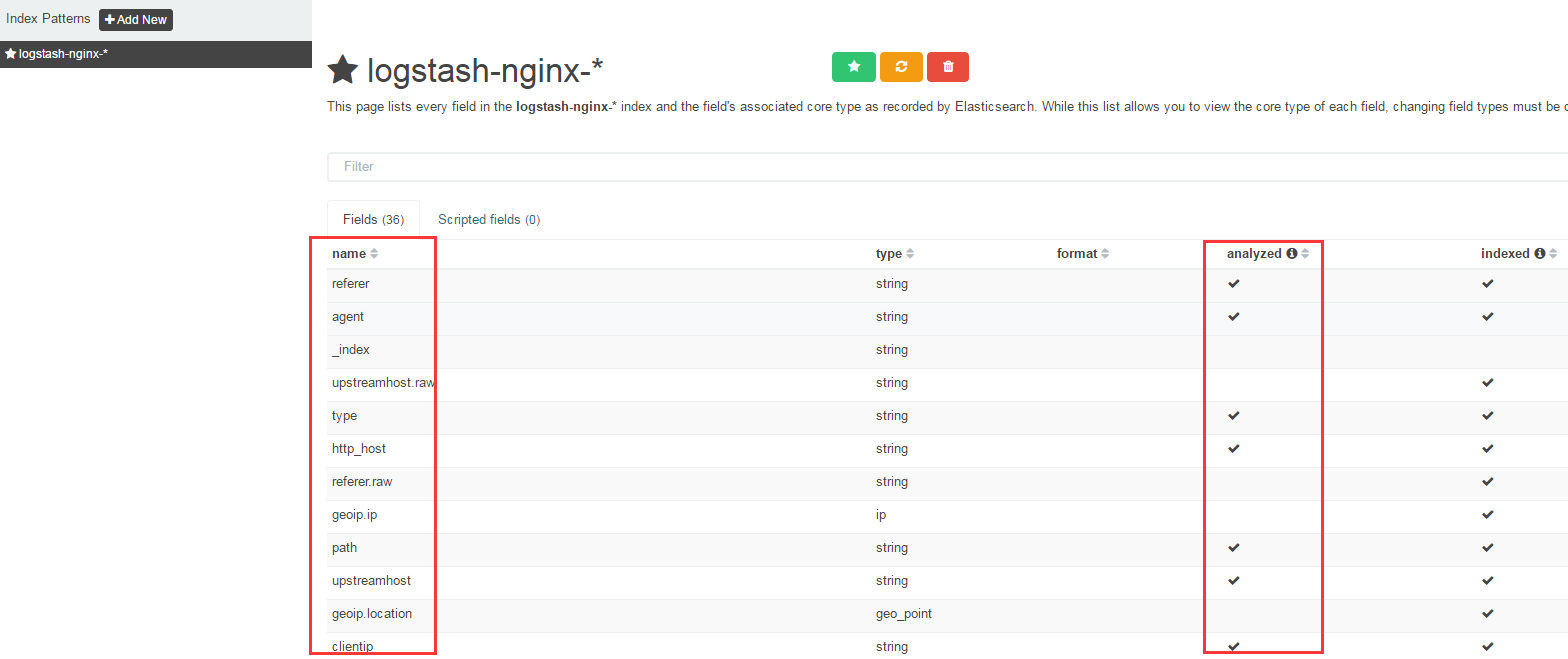

如果创建成功,就会出现如下界面。

ELK技术实战-部署Elk 2.x平台

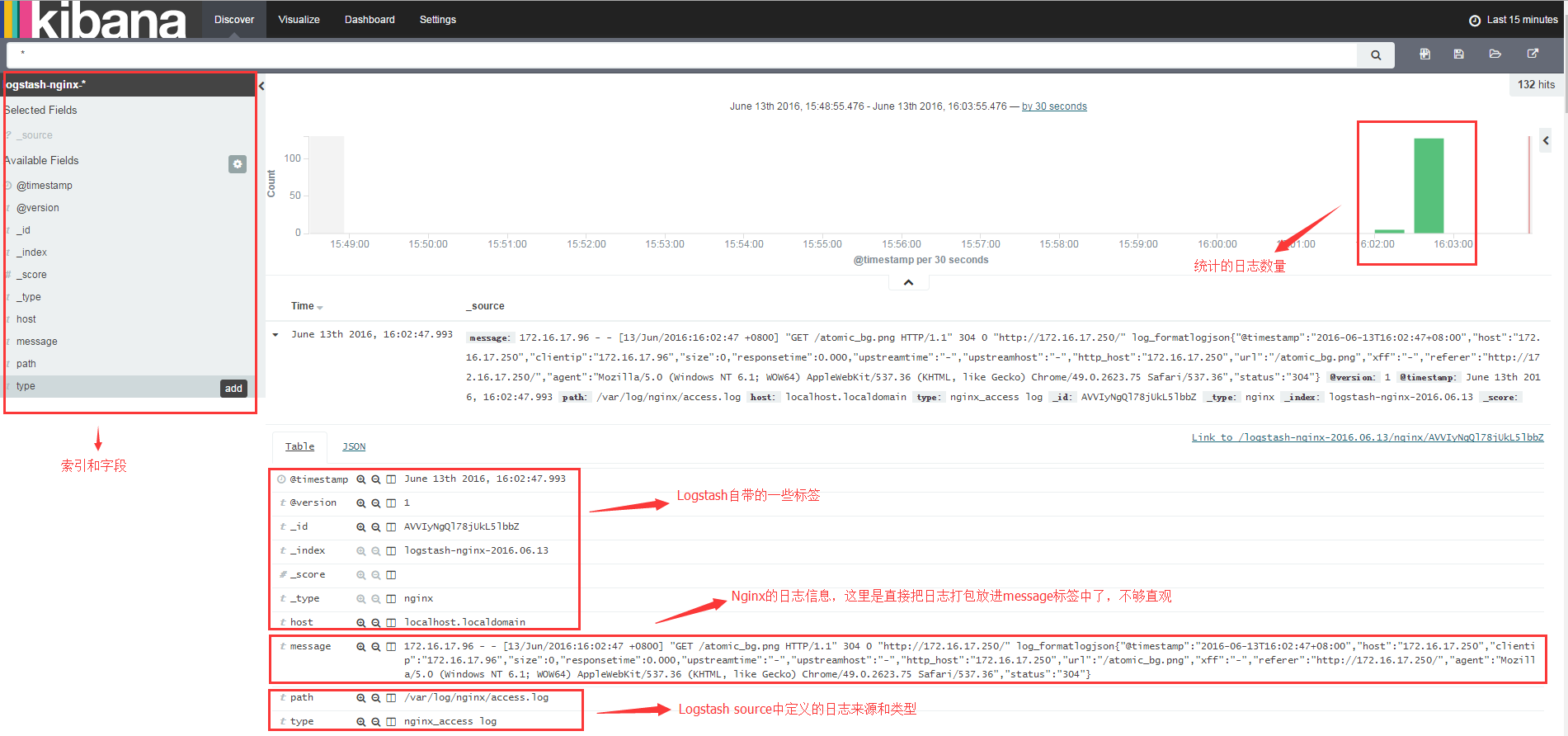

创建完成后,回到Discover选项,选项logstash-nginx-*就可以看到nginx的日志打入到了Kibana面板了。

ELK技术实战-部署Elk 2.x平台

到这里,ELK平台搭建就算完成了(如果不出日志,一定要看一下你的本地主机的时间是否正确,我就被这个问题坑了很多久,请注意),日志也都能通过面板展示出来了,当把这个平台搭建完成后,基本可以理解ELK了,接下来就可以单独学习各个组件的详细使用方式了。

生产环境中,基本上Logstash、Elaticsearch、Kibana都是通过Supervisor启动的,管理起来方便,建议使用。下一章就开启多个elasticsearch、以及使用supervisor启动、最后把结果输出成JSON格式展示在Kibana面板中。接着往下看。

Nginx日志输出为JSON格式

把Nginx日志的格式输出成JSON格式展示在Kibana面板,生产环境中基本都是这么使用。

配置Nginx

主要修改nginx的访问日志格式,这里定义成json格式,以便后面logstash更好的处理,建议生产环境也这样使用。在主配置/etc/nginx/nginx.conf文件中添加如下内容(注释其他日志格式):

在/etc/nginx/conf.d/default.conf中添加如下一行,定义nginx日志使用的格式,以及日志文件的位置。

然后重新启动nginx

配置Logstash

修改Indexer角色的配置文件:logstash_indexer.conf

删除elasticsearch老的数据

然后重启logstash_indexer.conf和elastisearch即可,继续刷新Nginx日志。

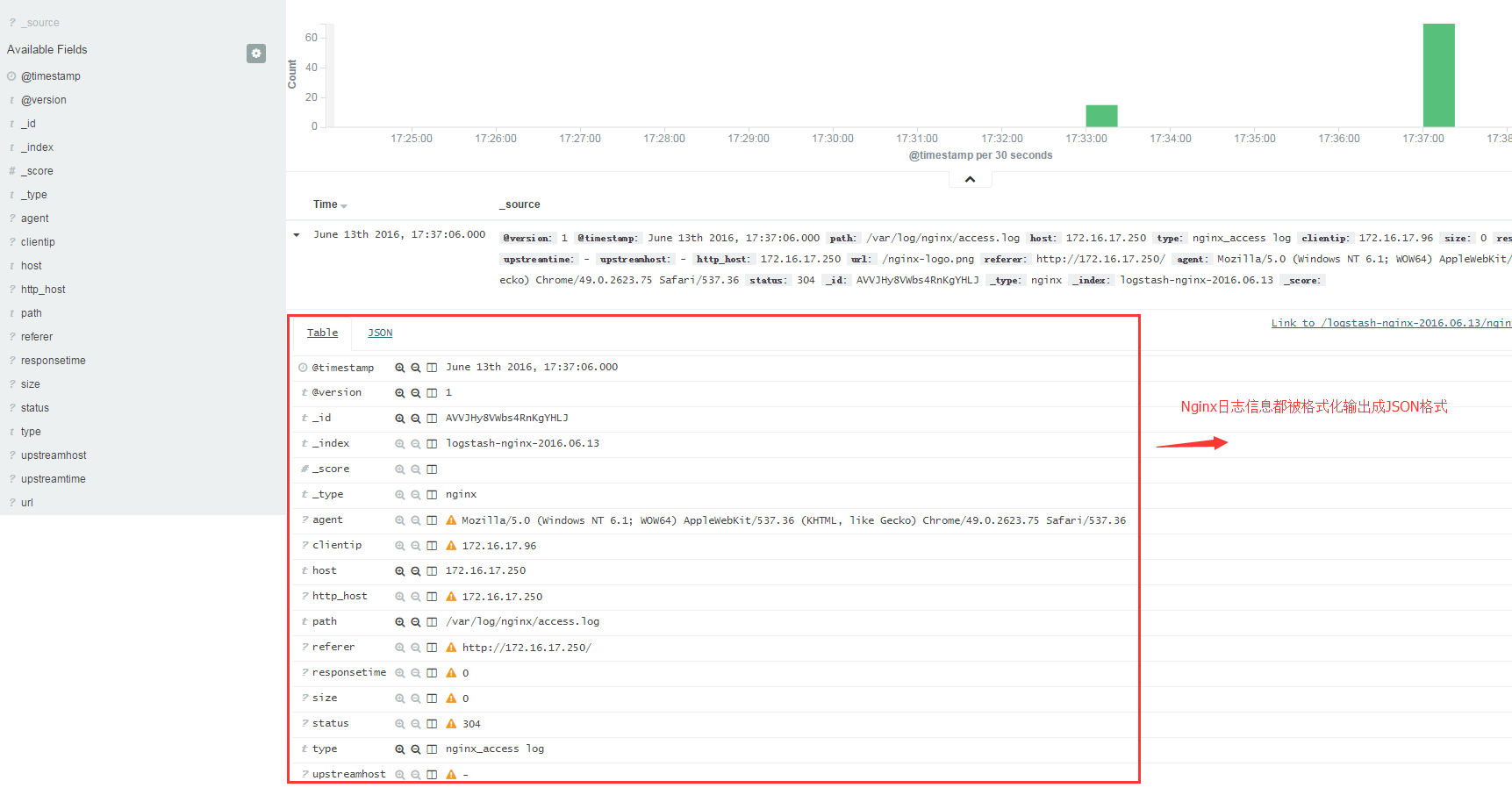

打开Kibana,应该会让你重新创建索引,如果没有问题会出现JSON格式的日志。

ELK技术实战-部署Elk 2.x平台

可以看出日志格式都是按照JSON格式给格式化了,方便查看和后续作图。
